En traversant un immeuble commercial ou en entrant dans une maison magnifiquement conçue, vous vous attendez à ce que les portes s’ouvrent sans effort. Pourtant, une porte affaissée brise instantanément cette expérience. Il crée des bruits de grattage forts, résiste correctement au verrouillage et endommage les surfaces de sol sous-jacentes. Cette panne matérielle courante provoque une frustration quotidienne.
L’affaissement de la porte représente un problème mécanique complexe plutôt qu’un simple défaut esthétique. Des loquets mal alignés, des revêtements de sol en ruine et une conformité au feu compromise résultent souvent du fait d"ignorer le problème. Les charges dynamiques continues provoquent le meulage des charnières à friction standard au fil du temps. Cette usure continue se traduit par une chute structurelle permanente. Des risques de sécurité apparaissent lorsque les portes ne se ferment pas complètement. Les factures d’énergie augmentent à mesure que les courants d’air pénètrent par des espaces inégaux entre les cadres.

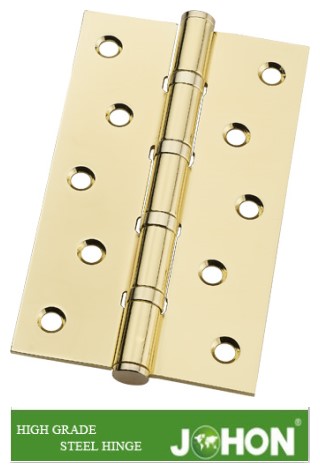

Heureusement, la mise à niveau de votre matériel résout immédiatement ce problème coûteux. Vous pouvez introduire des charnières bout à bout à roulement à billes comme norme mécanique définitive pour les portes lourdes et à fort trafic. Ces pièces de quincaillerie spécialisées sont spécialement conçues pour répartir la charge verticale en toute sécurité. Ils éliminent complètement les frottements métal sur métal responsables d’une dégradation prématurée du matériel. Vous apprendrez la physique derrière ces mécanismes, comment choisir les bonnes spécifications et les meilleures pratiques pour une installation parfaite.
Les charnières standard échouent sous de lourdes charges en raison du frottement constant métal sur métal qui use les articulations.
Les mécanismes à roulement à billes lubrifient et séparent en permanence les articulations, supportant en douceur le poids vertical et latéral.
La mise à niveau vers des charnières à roulement à billes robustes est la mesure préventive la plus rentable pour les portes à fort trafic ou à âme pleine.
La sélection de la bonne taille (par exemple, faire correspondre l"épaisseur de la porte à des charnières de porte de 5 pouces) et du matériau est essentielle pour éviter une défaillance prématurée.
Comprendre les pannes matérielles nécessite un examen attentif de la physique des structures. Les charnières standard reposent entièrement sur leurs articulations entrelacées frottant directement les unes contre les autres. Ils gèrent toute la force gravitationnelle du vantail de porte. Au fil du temps, le mouvement de balancement constant agit comme du papier de verre. Il use de manière agressive les surfaces métalliques les plus tendres. Les copeaux de métal s"accumulent et les jointures commencent à se comprimer. Cette dégradation structurelle fait que la porte sort physiquement de son alignement vertical.
Vous pouvez clairement observer l’anatomie de cette défaillance de charnière standard au fil des mois ou des années. La charnière supérieure subit la plus grande traction latérale, tandis que la charnière inférieure supporte la plus grande compression verticale. Lorsque ces articulations à roulements lisses s"entrechoquent, elles perdent leur masse critique. Même un millimètre de métal perdu au niveau de la charnière se traduit par une chute massive au niveau de la gâche. Cette géométrie inégale met à rude épreuve le montant et endommage le mécanisme de verrouillage.
L"ajout de roulements à billes modifie fondamentalement la physique de la suspension des portes. Les fabricants insèrent des ensembles de roulements lubrifiés en permanence entre les articulations. Ces petites sphères en acier séparent complètement les fûts métalliques. Ils transforment le frottement de glissement en frottement de roulement doux. Les roulements agissent comme des amortisseurs miniatures. Ils capturent la charge dynamique lorsque vous tirez ou claquez rapidement la porte.
La répartition de la charge s’améliore considérablement une fois que vous effectuez cette mise à niveau structurelle. Les roulements atténuent efficacement l"attraction gravitationnelle vers le bas conduisant à l"affaissement. Ils créent un coefficient de friction incroyablement faible. Cela signifie que la lourde dalle oscille sans effort. Ils supportent simultanément des charges radiales et des charges axiales. La charge radiale fait référence au poids de traction latérale. La charge axiale fait référence à la pression directe vers le bas. Les options standard ne parviennent pas à gérer des charges axiales élevées, mais les roulements à billes prospèrent dans ces conditions précises.
Remplacez toujours toutes les charnières d"une seule porte en même temps pour garantir un partage uniforme de la charge.
Utilisez des charnières standard à 2 roulements à billes pour les portes résidentielles intérieures soumises à une utilisation modérée.
Passez aux charnières à 4 roulements à billes pour les entrées extérieures et les dalles commerciales denses.
Toutes les portes ne nécessitent pas de quincaillerie industrielle, mais reconnaître quand une mise à niveau est nécessaire permet d'économiser du temps et d'éviter des frustrations. Vous devez évaluer le poids spécifique et le type de noyau de vos portes. Les portes résidentielles intérieures à âme creuse pèsent très peu. Le matériel standard les prend souvent en charge de manière adéquate pendant des années. Cependant, les portes à âme pleine, commerciales ou en bois lourd nécessitent une approche très différente. Vous devez sélectionner des charnières à roulement à billes robustes pour ces applications denses. Des épaisseurs de métal plus épaisses et un nombre accru de roulements assurent la rigidité structurelle nécessaire.
La fréquence du trafic joue un rôle majeur dans la détérioration du matériel. Les professionnels de l"industrie mesurent la durée de vie des portes en « cycles ». Un cycle équivaut à ouvrir et fermer la porte une fois. Une chambre résidentielle voit généralement trois à cinq cycles par jour. Une entrée commerciale à fort trafic peut voir 10 à 20 cycles par jour, avec des installations spécialisées (par exemple, hôpitaux, aéroports) pouvant atteindre plusieurs centaines. Un nombre de cycles élevé accélère l’usure par friction de manière exponentielle. L"évaluation du volume de trafic vous aide à corréler directement la sélection des charnières aux demandes d"utilisation.
Vous pouvez identifier les panneaux d’avertissement sur les portes existantes bien avant qu’une panne totale ne se produise. Les indicateurs physiques prouvent que vos charnières actuelles se détériorent sous le poids. Recherchez la fine poussière de graphite foncé qui s’accumule directement sous les jointures. Cette poussière est constituée de véritables copeaux de métal mélangés à de la graisse d’usine. Vérifiez l"écart au niveau du linteau du cadre de porte. Un écart inégal, plus large du côté du loquet et plus serré près de la charnière supérieure, signale une chute structurelle imminente.
La liaison au niveau de la gâche sert d’autre indicateur vérifiable. Lorsque vous avez du mal à tourner le pêne dormant ou que vous entendez le loquet gratter contre le récepteur métallique, la porte s"est déjà affaissée. Vous remarquerez souvent des éraflures sur le sol, sous le bord balayant. Reconnaître ces premiers signes vous permet d’intervenir avant que la charpente en bois ne subisse des dommages permanents.
Tableau : Capacité de trafic et recommandation de charnière
Type de demande | Cycles quotidiens estimés | Matériau du noyau de la porte | Spécification de charnière recommandée |
|---|---|---|---|
Chambre résidentielle | 10 - 30 | Noyau creux | Palier lisse standard |
Entrée extérieure résidentielle | 20 - 50 | Bois massif / Fibre de verre | Poids standard à 2 roulements à billes |
Intérieur de bureau/vente au détail | 100 - 400 | MDF à âme pleine / aluminium | Roulement à 4 billes robuste |
Couloir École/Hôpital | 500+ | Acier / Plombé | 4 roulements à billes très épais |
Le choix de la matrice dimensionnelle correcte détermine le succès à long terme de votre installation. Le dimensionnement des charnières repose sur des directives mathématiques simples. Pour les portes résidentielles standard mesurant jusqu"à 36 pouces de largeur et 1-3/8 pouces d"épaisseur, des charnières standard de 3,5 pouces ou 4 pouces suffisent généralement. Ils offrent suffisamment de surface d’articulation pour s’ancrer dans le montant en toute sécurité.
Cependant, les exigences structurelles changent rapidement à mesure que les dimensions augmentent. Lorsque la largeur de la porte dépasse 36 pouces ou que l'épaisseur dépasse 1-3/4 pouces, il devient strictement nécessaire d'augmenter Une porte plus large crée un bras de levier plus long. Ce levier plus long amplifie considérablement la force de traction latérale contre la charnière supérieure. Une quincaillerie plus haute et plus large répartit cette force extrême sur une plus grande surface du cadre en bois. les charnières de porte jusqu'à 5 pouces .
La limite d’élasticité du matériau a un impact direct sur la prévention de l’affaissement de la porte. Les matériaux de base diffèrent considérablement dans leurs caractéristiques de performance. Nous devons les évaluer de manière neutre en fonction de leur résistance, de leur esthétique et de leur résistance à l’environnement.
Acier inoxydable : Ce matériau offre le rapport résistance/poids le plus élevé. Il résiste exceptionnellement bien à la flexion et à la compression des articulations. Il reste très résistant à la corrosion, ce qui le rend parfait pour les environnements extérieurs, très humides ou côtiers. Il supporte des charges extrêmement lourdes sans se déformer.
Laiton massif : le laiton offre un attrait esthétique supérieur. Il polit magnifiquement et résiste efficacement à la rouille. Cependant, le laiton reste un métal nettement plus mou que l’acier. Il nécessite des jauges métalliques plus épaisses pour éviter de se plier sous un poids lourd. Il sert à merveille pour les entrées décoratives mais nécessite un dimensionnement minutieux.
Acier : les options en acier standard s'avèrent très rentables et structurellement rigides. Ils supportent efficacement les lourdes charges. Malheureusement, l’acier de base rouille rapidement s’il est exposé à l’humidité extérieure ou à des sous-sols humides. Il faut les réserver en priorité aux intérieurs climatisés.
Un dimensionnement approprié évite une défaillance prématurée dans les entrées massives personnalisées. Lorsqu’il s’agit de conceptions architecturales surdimensionnées, vous devez spécifiquement rechercher des charnières de porte en bois massif . Ces variantes robustes comportent des feuilles métalliques épaissies spécialement forgées pour résister à la flexion sous des centaines de livres d'acajou ou de chêne massif.
Utilisation de quincaillerie de 3,5 pouces sur des dalles extérieures standard de 1-3/4 pouce d"épaisseur.
Ignorer le poids du matériel supplémentaire comme les serrures intelligentes lourdes et les plaques de protection métalliques lors du calcul de la charge totale.
Mélanger différentes tailles ou calibres métalliques sur le même cadre de porte.
Les mises à niveau matérielles impliquent des réalités de mise en œuvre précises. La mise à niveau d"un matériel de qualité supérieure dans des cadres existants nécessite une attention particulière aux détails. Les variantes de roulements à billes robustes utilisent un métal de calibre plus épais que le matériel standard de qualité constructeur. Cette épaisseur accrue impacte directement la profondeur des mortaises sur le chant de la porte et le montant en bois.
Vous devez régler la profondeur de la mortaise immédiatement pendant l"installation. Si vous installez du matériel plus épais dans des découpes peu profondes, les plaques métalliques seront « fières » ou surélevées au-dessus de la surface du bois. De fières charnières se lient contre le cadre lorsque la porte se ferme. Cette fixation exerce une pression énorme sur les vis et les articulations. Cela force la porte à se désaligner et empêche un verrouillage en douceur. Vous devrez probablement approfondir légèrement les mortaises existantes à l"aide d"un ciseau à bois tranchant ou d"une toupie dédiée.
L’alignement coaxial représente un autre facteur de risque critique. L"alignement vertical détermine la fluidité du fonctionnement des roulements. Les trois ou quatre charnières doivent partager exactement le même axe vertical. Si vous les installez hors d’aplomb, les roulements se coinceront de manière agressive contre les parois internes des articulations. Cette fixation accélère l"usure rapidement. Cela va à l’encontre de l’objectif principal de la mise à niveau vers un système sans friction. Vous devez vous assurer que le cadre lui-même est parfaitement d’aplomb avant d’ancrer le matériel.
Nous vous conseillons strictement de suivre la « Règle du nombre de charnières ». Cette norme industrielle exige l"utilisation d"une charnière pour chaque 30 pouces de hauteur de porte. Une porte standard de 80 pouces nécessite trois charnières. Une porte architecturale plus haute de 90 ou 96 pouces nécessite quatre charnières. Cette règle garantit que la charge est répartie de manière adéquate sur toute la portée verticale du montant. Sauter cette règle concentre trop de poids sur la charnière supérieure, tirant les vis d"ancrage hors du bois.
L’ancrage par vis revêt la même importance. Le matériel le plus puissant échoue s’il est mal ancré. Vous devez jeter les vis courtes incluses dans les kits de base. Utilisez plutôt des vis en acier trempé mesurant au moins 2,5 à 3 pouces de long pour le côté montant. Ces attaches plus longues pénètrent profondément à travers le montant esthétique et s"agrippent solidement au montant structurel du mur. Cette liaison structurelle empêche durablement le côté du cadre de s"affaisser vers l"extérieur.
Évaluer vos choix de matériel nécessite de regarder au-delà des étiquettes de prix initiales. Vous devez reconnaître que les charnières bout à bout à roulement à billes spécialisées coûtent plus cher au départ que les variantes à friction standard. Cependant, la comparaison de ce prix d’achat initial avec la valeur du cycle de vie révèle un avantage économique évident. Les alternatives moins chères se dégradent rapidement sous de lourdes charges dynamiques.
Lorsque le matériel de base tombe en panne, vous êtes confronté à des coûts de main-d"œuvre récurrents. Vous passerez des heures à ajuster continuellement les portes affaissées pour qu’elles se verrouillent correctement. Vous devrez peut-être embaucher des menuisiers pour raboter les bords des portes qui grattent le sol. Vous risquez de remplacer des gâches endommagées ou un plancher de bois franc profondément marqué. En investissant un peu plus au départ, vous éliminez entièrement ces dépenses frustrantes de réparation en aval. Le matériel de roulement de haute qualité dépasse facilement la durée de vie architecturale de la porte elle-même.
Les prescripteurs et les acheteurs doivent suivre une logique stricte de présélection pendant la phase d’évaluation. Recherchez des fonctionnalités spécifiques qui garantissent une stabilité à long terme.
Goupilles non amovibles (NRP) : choisissez toujours les variantes NRP pour les portes de sécurité extérieures battantes. La goupille comporte une vis de réglage cachée accessible uniquement lorsque la porte est ouverte. Cela empêche les intrus d'extraire la goupille et de retirer la porte de l'extérieur.
Certifications de qualité ANSI/BHMA : recherchez les certifications de niveau 1 ou de niveau 2 pour les applications commerciales ou résidentielles lourdes. Ces normes industrielles certifient que le matériel a passé avec succès des tests rigoureux de cycles élevés et de charges lourdes.
Correspondance correcte des finitions : assurez-vous que le placage ou le revêtement final correspond à vos poignées existantes et à la cohérence architecturale. La quincaillerie de haute qualité offre des finitions durables qui résistent au ternissement et aux rayures.
Vos prochaines étapes impliquent une mesure minutieuse avant de faire un achat. Mesurez le rayon de votre charnière actuel pour déterminer si vous avez besoin de coins carrés, de coins de rayon de 1/4 de pouce ou de coins de rayon de 5/8 de pouce. Mesurez la hauteur et la largeur exactes des plaques métalliques existantes. Vérifiez la profondeur de la mortaise sur le montant. Armé de ces dimensions précises, vous pouvez trouver avec précision les bons remplacements sans faire face à des retards d’installation.
Prévenir l’affaissement d’une porte est fondamentalement un exercice de physique appliquée. Vous pouvez facilement résoudre ce problème complexe en choisissant dès le départ le bon matériel. Les portes lourdes soumettent leur quincaillerie à une immense pression vers le bas et à des forces de traction latérales. En mettant à niveau les options de friction standard vers des variantes équipées de roulements, vous introduisez une lubrification permanente et une répartition efficace de la charge dans l"équation.
Faire correspondre le poids spécifique, la largeur et le niveau de trafic de la porte aux spécifications matérielles appropriées reste la solution définitive. Évaluez toujours si vous avez besoin de dimensions standard ou de mises à niveau plus épaisses de 5 pouces pour les entrées surdimensionnées. Assurez-vous que votre ancrage structurel atteint les montants du mur et vérifiez l"alignement parfait lors de l"installation pour maximiser la durée de vie du matériel.
Nous vous encourageons à auditer vos portes problématiques dès aujourd’hui. Recherchez des bruits de grattage, des loquets mal alignés ou de la poussière de graphite près des jointures. Mesurez vos dimensions exactes, évaluez l"intégrité structurelle de votre cadre et parcourez les catalogues de matériel professionnel pour sélectionner les remplacements parfaits à long terme.
R : Non recommandé. Le mélange des types de charnières oblige la charnière à roulement à billes à supporter une charge disproportionnée, entraînant une défaillance et un grippage prématurés. Remplacez simultanément toutes les charnières d’une seule porte.
R : La plupart des charnières à roulement à billes de haute qualité sont graissées en usine et scellées à vie. L"ajout de lubrifiants liquides de rechange peut parfois attirer la poussière et les gravillons, dégradant le roulement au fil du temps.
R : Une configuration à 3 charnières de poids standard prend généralement en charge jusqu"à 80 à 150 lb selon le fabricant. Pour les portes dépassant cette limite, des variantes robustes (métal plus épais, plus de roulements) sont strictement requises.
R : La quincaillerie de charnière est aussi solide que son ancrage. Si les vis sont dénudées dans le montant en bois ou si le cadre lui-même n"est pas d"aplomb, la porte s"affaissera quelle que soit la qualité des charnières. Vérifiez les problèmes de charpente structurelle ou utilisez des vis plus longues pour ancrer dans le montant principal.
