Spécifier la mauvaise charnière pour une porte commerciale ou à âme pleine ne provoque pas seulement des grincements, mais également une déviation du cadre, des seuils allongés et une sécurité ou une conformité incendie compromise. Lorsque le matériel tombe en panne, des points d'accès entiers tombent en panne. Vous ne pouvez tout simplement pas vous permettre de traiter ces composants structurels après coup. Les modèles à friction standard se déforment rapidement sous des charges radiales et de poussée élevées. Les lourdes portes s'écartent violemment du montant supérieur tout en appuyant sans relâche sur la jointure la plus basse. Pour les gestionnaires d’installations et les entrepreneurs, l’évaluation initiale de ces réalités physiques évite des rappels de maintenance coûteux. Il faut analyser les forces physiques avant de finaliser tout achat de matériel. Ce guide détaille les mesures précises (poids, largeur et fréquence de cycle) requises pour exécuter une sélection de charnières à roulement à billes fondée sur des preuves . Vous apprendrez exactement comment adapter les exigences physiques de votre porte aux spécifications matérielles correctes, de manière fluide et efficace.
Le poids et la largeur de la porte dictent le gabarit structurel et la hauteur de la charnière requise.
Les « conditions de travail » (cycles quotidiens attendus) sont tout aussi critiques que le poids statique lorsqu"il s"agit de choisir entre les options standard et lourdes.
Pour sélectionner correctement les charnières à roulement à billes, il faut faire correspondre le matériau de la charnière aux codes du bâtiment (par exemple, acier/inox pour les assemblages coupe-feu).
La mise à niveau vers des jauges de 5 pouces ou robustes constitue une police d’assurance peu coûteuse contre une défaillance prématurée de la porte.
Comprendre la mécanique des portes nécessite d’examiner de près la manière dont les forces interagissent. Les portes ne se contentent pas de pendre ; ils exercent une contrainte complexe et continue sur leur monture. Nous classons ces contraintes en deux catégories principales : les charges radiales et les charges de poussée. Une charge de poussée représente la force verticale vers le bas générée par la gravité tirant sur la masse de la porte. Cette pression vers le bas comprime les articulations des charnières. A l’inverse, une charge radiale représente la force de traction horizontale. Lorsque la porte pivote, son poids tente d"éloigner la charnière supérieure du montant de la porte.
Le coût d"un matériel sous-spécifié se révèle rapidement dans les environnements commerciaux. Lorsque vous installez des charnières à friction standard sur des portes lourdes à âme pleine, la dégradation structurelle commence presque immédiatement. Vous remarquerez d’abord l’affaissement de la porte. Cet affaissement crée un désalignement du loquet, empêchant la porte de se verrouiller correctement. Un coupe-froid compromis s’ensuit bientôt, permettant aux courants d’air et à l’humidité de pénétrer dans l’enveloppe du bâtiment. De plus, un affaissement important oblige les utilisateurs à pousser plus fort pour actionner la porte. Cette friction accrue conduit souvent à des échecs de conformité à l’ADA, car les portes commerciales doivent s’ouvrir en douceur sous une pression minimale.
Les charnières à friction standard sont totalement obsolètes pour les applications commerciales. Leurs jointures reposent directement les unes sur les autres, broyant métal contre métal à chaque mouvement. Ces frottements produisent des grincements désagréables, génèrent des poussières métalliques et accélèrent l'usure. En revanche, des charnières à roulement à billes séparent définitivement ces articulations. Ils insèrent des roulements en acier lubrifiés entre les joints pour supporter des charges verticales soutenues. Ils absorbent efficacement la charge de poussée, garantissant que la porte s'ouvre en douceur même après des années de service intensif.
Le poids statique de la porte ne raconte que la moitié de l’histoire. Vous devez également prendre en compte le multiplicateur de levier, qui est déterminé par la largeur de la porte. Physiquement, une porte agit comme un bras de levier fixé à un point de pivotement. Une porte de 150 livres mesurant trois pieds de large applique beaucoup moins de pression sur la charnière supérieure qu"une porte de 150 livres mesurant quatre pieds de large. À mesure que la largeur augmente, le centre de gravité s’éloigne du montant. Ce changement augmente considérablement l"effet de levier radial tirant contre la charnière supérieure. Vous devez tenir compte de cet effet de levier supplémentaire pour éviter l"arrachement du cadre.
Au-delà des dimensions, il faut évaluer les usages quotidiens. Les fabricants de matériel appellent cette mesure « conditions de travail ». La fréquence d"utilisation dicte la rapidité avec laquelle les roulements internes s"usent au fil du temps. Nous catégorisons les conditions de travail en trois niveaux de fréquence distincts. Tracer avec précision votre porte au sein de ces niveaux garantit une fiabilité à long terme.
Matrice de fréquence d’utilisation
Niveau de fréquence | Cycles quotidiens | Applications courantes |
|---|---|---|
Basse fréquence | Moins de 100 cycles/jour | Placards résidentiels, intérieurs de bureaux privés, buanderies |
Moyenne fréquence | 100 – 400 cycles/jour | Portes de bureau standard, toilettes publiques à faible trafic, couloirs de stockage |
Haute fréquence | Plus de 400 cycles/jour | Principales entrées commerciales, écoles, couloirs d"hôpitaux, devantures de magasins de détail |
Il existe une règle empirique cruciale dans l’architecture commerciale : l’utilisation à haute fréquence pousse automatiquement toute porte vers la catégorie du matériel lourd. Même si votre porte ne pèse que 100 livres, la soumettre à plus de 400 cycles par jour nécessite une quincaillerie robuste. Le mouvement répétitif constant détruit les jauges standard beaucoup plus rapidement que le poids statique seul.
La sélection des dimensions correctes implique une logique de dimensionnement de base simple. Vous déterminez la hauteur des charnières principalement en examinant l’épaisseur et la largeur de la porte. À l’inverse, vous déterminez la largeur des charnières en calculant les exigences de dégagement. Vous avez besoin d"une largeur suffisante - souvent appelée « jet » - pour garantir que la porte dégage les garnitures décoratives épaisses ou les encadrements muraux lorsqu"elle est ouverte à 180 degrés.
Pour dimensionner avec précision votre matériel, suivez ce processus d"évaluation établi :
Mesurez l'épaisseur de la porte : Les portes intérieures commerciales standard mesurent généralement 1-3/4 pouces d'épaisseur, tandis que certaines portes extérieures lourdes atteignent jusqu'à 2-1/4 pouces.
Mesurer la largeur de la porte : Enregistrez la largeur exacte en pouces. Tout ce qui dépasse 36 pouces nécessite un matériel plus grand pour lutter contre l'effet de levier.
Calculer le dégagement : mesurez l'épaisseur du boîtier ou de la garniture entourant le cadre de la porte. Ajoutez cela à l’épaisseur de votre porte pour trouver le dégagement minimum nécessaire.

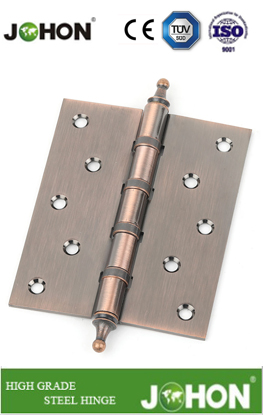

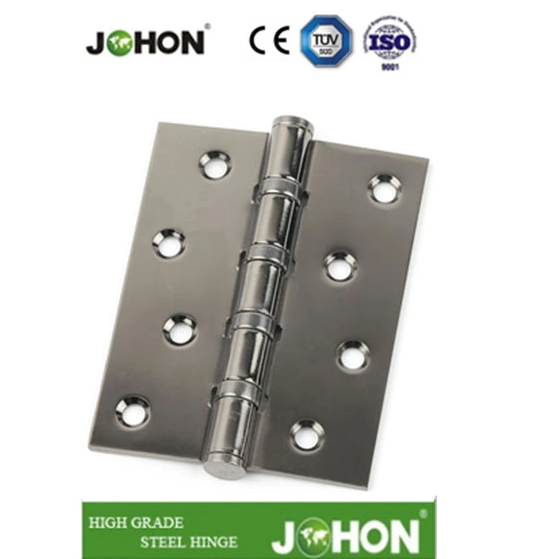

Lors de l’évaluation de projets commerciaux standard, les charnières à roulement à billes de 4 pouces constituent la bête de somme fiable. Ils sont idéaux pour les portes jusqu'à 3'0' de largeur et 1-3/4' d'épaisseur. Leur capacité standard supporte confortablement des portes pesant jusqu’à 150 livres, en supposant une utilisation à fréquence faible à moyenne. Pour la plupart des environnements de bureau intérieurs, cette taille constitue l’équilibre parfait entre intégrité structurelle et subtilité esthétique.
Cependant, des scénarios spécifiques nécessitent que vous augmentiez votre matériel. Vous devez passer à des charnières à roulement à billes de 5 pouces chaque fois que la largeur de votre porte dépasse 3'0' et approche 4'0'. Le pouce supplémentaire en hauteur répartit la charge radiale sur une plus grande section du montant, empêchant ainsi l'arrachement. De plus, ils sont absolument nécessaires pour les portes dépassant 150 livres. Ils fournissent également la portée étendue nécessaire pour dégager des garnitures exceptionnellement larges ou profondes, garantissant que la face de la porte ne se coince pas contre le mur.
Une fois que vous avez déterminé la hauteur et la largeur, vous devez sélectionner l"épaisseur de métal appropriée. Dans l"industrie de la quincaillerie, nous appelons cette épaisseur « jauge ». L"épaisseur de la jauge dicte la résistance à la traction du matériel et sa capacité à résister à la déformation au fil des décennies d"utilisation. Les modèles de poids standard présentent généralement une épaisseur de métal de 0,134 pouces. En revanche, les modèles lourds mesurent 0,190 pouces d’épaisseur. Cette fraction de pouce apparemment petite ajoute une rigidité structurelle massive.
Le nombre de roulements joue également un rôle central dans cette distinction. Les modèles standards comportent généralement deux roulements. Ces deux roulements se situent entre les articulations centrales pour gérer la poussée vers le bas d'une porte moyennement lourde. Cependant, la spécification de charnières de porte robustes introduit quatre roulements dans l'assemblage. Deux roulements supportent le poids principal vers le bas, tandis que les deux roulements supplémentaires fournissent un support vers le haut. Cette configuration à quatre roulements empêche la porte de se déplacer verticalement lors d'une utilisation agressive, par exemple lorsque des vents forts attrapent une porte extérieure.
Pour éviter les erreurs de spécification, nous nous appuyons sur un cadre strict. Nous utilisons toujours par défaut du matériel lourd (calibre .190) si la porte dépasse 150 livres ou fonctionne dans un environnement à fort trafic.
Tableau de décision pour la sélection des charnières
Poids de la porte | Fréquence d"utilisation | Jauge recommandée | Nombre de roulements |
|---|---|---|---|
Moins de 150 livres | Faible/Moyen | Standard (.134") | 2 roulements |
Moins de 150 livres | Trafic élevé | Robuste (.190") | 4 roulements |
Plus de 150 livres | Faible/Moyen | Robuste (.190") | 4 roulements |
Plus de 150 livres | Trafic élevé | Robuste (.190") | 4 roulements |
Même le matériel de la plus haute qualité échouera si vous ignorez les risques de mise en œuvre et les codes du bâtiment. La sélection des matériaux représente le garde-fou de conformité le plus critique. Les propriétaires de bâtiments doivent se rappeler que les codes 80 de la National Fire Protection Association (NFPA) réglementent strictement les portes coupe-feu. La NFPA 80 exige que les installateurs utilisent des charnières en acier ou en acier inoxydable pour les assemblages coupe-feu. Les matériaux décoratifs comme le laiton et le bronze possèdent des points de fusion plus bas. Lors d"un incendie grave, les coups de poing américains fondront, provoquant l"effondrement de la porte coupe-feu et une brèche dans le mur coupe-feu.
Ensuite, vous devez vérifier l"intégrité du substrat. Une charnière robuste est aussi solide que le cadre qui la maintient. Vous ne pouvez pas monter une porte lourde sur un cadre faible et espérer réussir.
Cadres métalliques creux : assurez-vous que le cadre contient des plaques de support internes soudées. Sans plaques de support, les portes lourdes enlèveront les vis de montage directement de la fine tôle.
Cadres en bois : jetez toujours les vis courtes standard fournies dans la boîte. Remplacez-les par des vis à bois allongées (souvent de 3 pouces ou plus) qui traversent complètement le montant de la porte et mordent solidement dans les montants du mur structurel.
Enfin, respectez strictement les règles de quantité de l’industrie. La formule standard nécessite une charnière tous les 30 pouces de hauteur de porte. Par conséquent, une porte standard mesurant jusqu’à 90 pouces de hauteur nécessite trois charnières. Toute porte dépassant 90 pouces nécessite quatre charnières. Leur espacement répartit correctement les charges de poussée et radiales de manière uniforme sur l’ensemble du cadre.
Résumé de l'évaluation : Une spécification matérielle réussie repose en grande partie sur le calcul d'un trio précis : le poids de la porte, la largeur de la porte et la fréquence du cycle quotidien. Manquer l’une de ces mesures entraîne un affaissement structurel.
Logique de présélection : vérifiez toujours vos portes physiques et les codes de construction anti-incendie locaux avant de finaliser un achat. Adaptez l’épaisseur de votre jauge aux niveaux de trafic attendus dans votre installation.
Action suivante : parcourez dès aujourd'hui les catalogues commerciaux pour poids lourds appropriés. Consultez un spécialiste certifié en quincaillerie si votre projet nécessite des projections architecturales personnalisées, ou demandez un devis de volume pour équiper l'ensemble de votre installation en toute sécurité.
R : Non. Une porte de 200 lb dépasse la limite structurelle des charnières standard de calibre .134. Il nécessite une charnière lourde (calibre .190), généralement de 4,5 ou 5 pouces selon la largeur de la porte, pour éviter l"affaissement et les dommages au cadre.
R : Oui, car les roulements lubrifiés empêchent les articulations métalliques de se frotter les unes contre les autres. Cette séparation élimine complètement le bruit de frottement tout en supportant simultanément des charges de poussée verticales massives.
R : Vous pouvez estimer le poids en multipliant la superficie de la porte par un facteur de poids du matériau. Par exemple, le bois massif pèse généralement entre 4 et 5 livres par pied carré, tandis que le métal creux de calibre 18 pèse environ 3,5 livres par pied carré. Référez-vous toujours aux fiches techniques du fabricant lorsque cela est possible pour obtenir des chiffres précis.
