Choisir la quincaillerie pour portes spécialisées semble souvent simple jusqu'à ce que vous commandiez par erreur la mauvaise remise. L'achat de quincaillerie de porte spécialisée par une mauvaise main entraîne des retards de projet coûteux, des retours immédiats et une intégrité structurelle compromise. Contrairement aux charnières bout à bout réversibles standard, les charnières relevables comportent une goupille fixe sur un seul vantail. Une installation incorrecte ou à l’envers annule les capacités portantes et provoque une défaillance mécanique immédiate.
Ce guide fournit un cadre standardisé et infaillible pour les gestionnaires d"installations, les constructeurs et les équipes d"approvisionnement. Notre objectif est de vous aider à identifier et à spécifier avec précision la remise précise de vos portes commerciales ou résidentielles. Vous apprendrez la règle visuelle du pin-up pour vérifier le matériel lâche en quelques secondes. Nous explorerons également comment évaluer la dynamique de charge, spécifier les matériaux et surmonter les pièges d"installation courants. En maîtrisant ces principes, vous évitez les dépassements de budget et maintenez vos délais de construction sur la bonne voie.
La manipulation est dictée par l’emplacement des charnières lorsque l’on fait face au côté traction de la porte.
Un test physique et visuel (la règle du « Pin-Up ») peut identifier la manipulation d"une charnière desserrée en quelques secondes.
La sélection de la bonne charnière nécessite d"évaluer le dégagement vertical, les limites de charge et le matériau (par exemple, spécifier une charnière relevable en acier pour les applications lourdes).
Une mauvaise identification est la principale cause d’échec d’installation des systèmes de portes amovibles.
Pour comprendre pourquoi une bonne manipulation est importante, nous devons d’abord examiner la mécanique physique de la quincaillerie de porte amovible. Une charnière bout à bout conventionnelle répartit le poids entre les articulations entrelacées à l"aide d"une goupille centrale amovible. Les systèmes de portes amovibles fonctionnent selon un paradigme structurel complètement différent. Ils comptent sur la gravité et une orientation stricte pour maintenir leur intégrité physique.

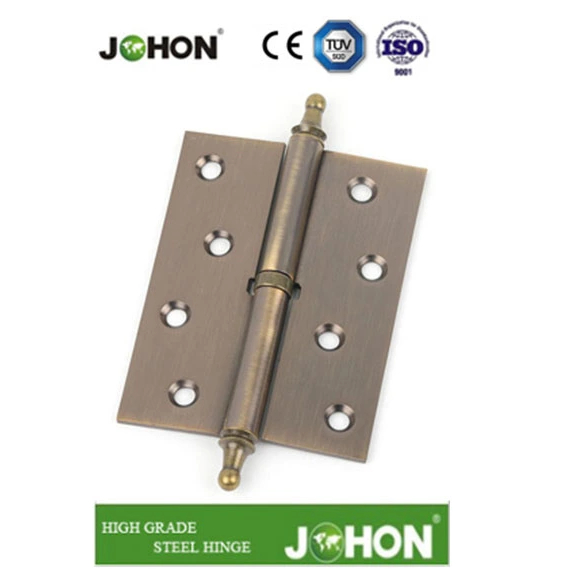

Les ensembles amovibles se composent de deux moitiés distinctes : une feuille mâle contenant une broche verticale fixée en permanence et une feuille femelle comportant un corps creux. Le vantail mâle doit toujours être fixé au cadre de porte fixe. De plus, il doit se trouver au bas du joint de charnière. Le vantail femelle se fixe sur le panneau de porte battante et coulisse vers le bas sur l"axe fixe.
La gravité maintient la porte bien en place. Si vous commandez la mauvaise main et essayez de retourner la charnière pour l"ajuster, la goupille mâle pointe vers le bas. La porte glissera immédiatement de la goupille lors de l"installation. Vous ne pouvez pas forcer un composant de gauche à effectuer un travail à droite sans défier la gravité.
Les codes du bâtiment et les réglementations en matière de sécurité incendie ne laissent aucune place au matériel compromis. Tenter d’inverser une charnière dépareillée compromet la conformité au classement au feu. Les portes coupe-feu nécessitent des forces de fermeture exactes et une stabilité structurelle pour contenir la fumée et les flammes. Le matériel installé à l’envers ne peut pas maintenir la résistance au cisaillement nécessaire sous une chaleur extrême. Au fil du temps, une mauvaise répartition du poids accélère la fatigue du métal. La charnière s"affaisse, la porte se coince contre le cadre et l"ensemble constitue un grave danger pour la sécurité lors des évacuations d"urgence.
Les erreurs dans la spécification du matériel entraînent de lourdes sanctions financières. Des commandes incorrectes déclenchent un arrêt immédiat sur le chantier. Les menuisiers et les installateurs restent les bras croisés pendant que les chefs de projet se démènent pour trouver des remplacements. Vous êtes confronté à des frais de retour, des frais de réapprovisionnement et des permis d"occupation retardés. Dans les immeubles commerciaux, le non-respect d’une date limite d’occupation entraîne souvent des pénalités contractuelles. L’identification précise de votre matériel remis à l’avance protège votre budget et votre réputation professionnelle.
Déterminer l"orientation correcte ne nécessite pas de formules d"ingénierie complexes. Les professionnels du secteur s’appuient sur un cadre éprouvé en deux étapes. Vous pouvez évaluer le cadre de porte avant de commander, ou vous pouvez évaluer la quincaillerie directement si vous détenez une pièce détachée.
Le moyen le plus fiable de déterminer la remise requise est d’examiner l’ouverture physique. Vous devez établir la bonne perspective avant de prendre une décision.
Établir la perspective : placez-vous face à la porte du côté où la porte tire vers vous. Ceci est universellement connu sous le nom de « côté traction » ou de « côté sécurisé ». Ne vous tenez pas du côté poussée, car cela inverse toute la logique.
Localisez le côté des charnières : regardez où les charnières se connectent au cadre.
Appliquez la règle : si les charnières se trouvent à votre gauche, vous avez besoin d’une charnière à gauche. Si les charnières se trouvent à votre droite, vous avez besoin d’une charnière à droite.
Ce test visuel simple fonctionne pour les portes simples standard dans les applications résidentielles et commerciales. N"oubliez pas de toujours évaluer le côté traction.
Parfois, vous devez remplacer un composant existant ou vous trouvez du matériel en vrac dans un bac d"entrepôt. Le test « Charnière en Main » permet d"identifier la remise sans voir la porte.
Orientation : Ouvrez la charnière complètement à plat comme un livre. Orientez les trous de vis fraisés vers vous. Ces trous doivent être orientés vers l’extérieur pour que les têtes de vis affleurent.
La règle de l'épingle : regardez attentivement l'épingle fixée de manière permanente.
Identifier la main droite : Si l'épingle pointe vers le HAUT sur le vantail droit, il s'agit d'une charnière droite.
Identifier la main gauche : Si l'épingle pointe vers le HAUT sur le vantail gauche, il s'agit d'une charnière gauche.
Si l"épingle pointe vers le bas lors de votre évaluation, retournez l"ensemble à l"endroit et appliquez à nouveau la règle. La tige doit toujours pointer vers le plafond.
L"identification de l"orientation à gauche ou à droite ne résout que la moitié du casse-tête en matière d"approvisionnement. Vous devez également aligner les spécifications matérielles sur vos conditions environnementales et vos exigences structurelles. Une inadéquation des matériaux ou de la capacité de charge entraîne une défaillance prématurée aussi rapidement qu"une erreur de manipulation.
Votre environnement d’exploitation dicte le métal requis. Pour les couloirs commerciaux à fort trafic ou les portes pleines lourdes, vous devez spécifier une charnière relevable en acier . L'acier massif offre une résistance au cisaillement exceptionnelle et résiste à la déformation sous une charge cyclique constante.
À l’inverse, les portails extérieurs, les applications marines ou les toilettes exigent une résistance à la corrosion. L"acier inoxydable offre une excellente prévention de la rouille. Le laiton offre une finition décorative pour les intérieurs résidentiels haut de gamme, mais supporte beaucoup moins de poids que l"acier. Vérifiez toujours le type de métal par rapport aux conditions environnementales locales avant d’émettre un bon de commande.
La géométrie architecturale de votre application influence la forme de la charnière. Les conceptions décalées standard éloignent le point de pivotement du cadre, permettant aux portes de s"écarter de la garniture. Cependant, les boîtiers industriels, les armoires personnalisées et les portails spécialisés nécessitent souvent un profil plus plat.
Dans ces scénarios, une charnière de porte H amovible constitue une alternative robuste. En forme de lettre « H », ce design se monte à plat contre la surface. Cela élimine le besoin de mortaises profondes. Cela le rend très populaire pour les armoires électriques et les panneaux d'accès nécessitant un retrait rapide.
Ne devinez jamais la capacité de poids de votre matériel. La capacité de poids maximale dépend de trois facteurs physiques : l’épaisseur du vantail, la hauteur totale du vantail et le type de roulement. Des feuilles plus épaisses empêchent le métal de se déchirer sous l"effet du couple. Les feuilles plus hautes répartissent le poids sur une plus grande empreinte verticale.
Les joints à friction standard gèrent facilement les portes légères à âme creuse. Toutefois, les portes commerciales lourdes nécessitent des variantes à roulement à billes. Les roulements à billes réduisent la friction entre les vantaux mâles et femelles. Cela garantit un fonctionnement fluide et empêche le métal de meuler avec le temps.
Matrice de comparaison des spécifications matérielles
Matériau/type de charnière | Environnement idéal | Profil de capacité de charge | Applications courantes |
|---|---|---|---|
Acier massif | Commercial intérieur sec | Élevé (usage intensif) | Portes d"entrepôt, portes coupe-feu, couloirs à fort trafic |
Acier inoxydable | Corrosif, humide, extérieur | Moyen à élevé | Environnements marins, cuisines commerciales, portails extérieurs |
Laiton | Résidentiel sec et décoratif | Faible à moyen | Portes intérieures résidentielles, armoires sur mesure |
Profil en forme de H | Enceintes industrielles | Moyen (montage en surface) | Armoires électriques, panneaux d"accès, coffres de rangement lourds |
Même un matériel parfaitement spécifié échoue si l’installation ignore les réalités physiques. Les gestionnaires d"installations et les menuisiers doivent anticiper les conflits structurels avant de percer le premier trou. Les portes amovibles exigent une plus grande précision lors de l"installation que les joints à goupilles standard.
La surveillance technique la plus courante concerne le dégagement vertical. Pour retirer une porte, vous devez la soulever physiquement jusqu"à ce que le canon femelle dégage la goupille mâle. Cette action nécessite un espace suffisant entre le haut de la porte et le plafond ou le linteau.
Si vous ne laissez pas suffisamment d’espace au-dessus du cadre de la porte, vous ne pourrez pas retirer la porte. Le but même du matériel devient inutile. Mesurez toujours la longueur de la broche. Ajoutez au moins un demi-pouce d"espace supplémentaire aux mesures de votre plafond pour garantir un retrait facile.
Les désalignements microscopiques lors de l’installation provoquent le grippage des broches. Si les charnières supérieure et inférieure ne partagent pas un axe vertical parfaitement d’aplomb, la porte pivote selon un angle. Cela exerce une immense pression latérale sur les broches fixes. Au fil du temps, ce frottement provoque le grippage du canon femelle sur la broche mâle. En cas de grippage, il devient impossible de soulever la porte sans causer des dommages permanents au cadre.
Utilisez un niveau laser pour établir une ligne verticale parfaitement d’aplomb sur toutes les mortaises de charnière.
Fraisez les mortaises à une profondeur constante. Des profondeurs inégales inclinent les feuilles et tendent les broches.
Appliquez une petite quantité de lubrifiant au graphite sur les broches avant la suspension finale.
La quincaillerie amovible présente des défis de sécurité uniques, en particulier sur les portes extérieures battantes. Lorsqu’une porte s’ouvre vers l’extérieur, les charnières se trouvent du côté extérieur du bâtiment. Un intrus peut simplement ouvrir légèrement la porte et la soulever du cadre.
Pour atténuer ce risque, vous devez spécifier des variantes de goujons de sécurité pour les périmètres vulnérables. Ces versions comportent un goujon de verrouillage qui s"enclenche lorsque la porte est fermée. Même si quelqu"un retire les goupilles conventionnelles, le goujon de sécurité maintient fermement la porte à l"intérieur du cadre.
Votre matériel fonctionne aussi bien que le fabricant derrière lui. La sélection du bon fournisseur minimise les problèmes de maintenance à long terme et garantit la précision dimensionnelle.
L"usinage de précision dicte la durée de vie d"un ensemble amovible. Vous devez exiger des normes de tolérance élevées de la part de vos fournisseurs. Si l’écart entre la goupille mâle et le canon femelle est trop large, la porte vibre et s’affaisse. Si la tolérance est trop serrée, les métaux se grippent lors des variations de température. Des fabricants réputés usinent leurs pièces selon des tolérances serrées et prévisibles pour garantir une glisse parfaite lors du retrait et du remplacement.
N"émettez jamais de bon de commande sans consulter la documentation technique du fabricant. Insistez sur les fiches techniques qui indiquent clairement les schémas de remise. Certains fabricants internationaux utilisent des conventions de remise inversées basées sur les normes locales. Le croisement de leurs diagrammes visuels avec la règle « Pin-Up » élimine les erreurs de commande. De plus, de solides garanties commerciales protègent votre investissement contre la fatigue prématurée du métal et la défaillance des roulements.
L’acquisition d’un matériel à empreinte identique dans l’ensemble d’une installation génère des dividendes considérables. Lorsque vous standardisez les dimensions de vos charnières, les équipes de maintenance peuvent remplacer les portes endommagées en quelques minutes sans installer de nouvelles mortaises. Il rationalise la gestion des stocks, réduit le temps de formation et minimise les retards en matière d"approvisionnement d"urgence. Choisissez un fournisseur capable de fournir de grands volumes de matériel cohérent et dimensionnellement identique sur une période de plusieurs années.
L’identification et la spécification précises du matériel amovible évitent les retards catastrophiques et protègent l’intégrité structurelle. Comme nous l’avons exploré, l’identification de la bonne remise repose sur une approche stricte et basée sur des règles. Vous devez soit vous tenir face au côté traction de la porte, soit appliquer le test visuel de pin-up sur la quincaillerie desserrée. Il n’y a pas de place pour les conjectures.
Avant d’aller de l’avant, vérifiez toujours les dégagements verticaux de votre cadre et calculez les exigences de charge exactes. Sélectionnez les matériaux appropriés en fonction de l"exposition environnementale et donnez la priorité aux fournisseurs qui offrent des tolérances précises. En appliquant ce cadre systématique, vous garantissez des installations transparentes, des performances de porte optimales et un environnement bâti plus sûr.
R : Non. Étant donné que la goupille est fixée de manière permanente à la moitié de la charnière et doit pointer vers le haut pour soutenir la porte, elle ne peut pas être retournée. Les inverser fait pointer la broche vers le bas, entraînant une défaillance immédiate.
R : Les règles de manipulation du matériel peuvent changer en fonction des portes à biseau inversé, mais la règle générale de base en matière d"approvisionnement consiste à faire correspondre l"orientation de l"axe de charnière aux exigences physiques du cadre. Consultez toujours le tableau de manipulation spécifique du fabricant pour vérifier les applications à biseau inversé.
R : Mesurez la hauteur totale du vantail, la largeur totale lorsque la charnière est posée complètement à plat et le motif exact des trous de vis. Des mesures précises garantissent un remplacement direct sans avoir besoin de fraiser de nouvelles mortaises ou de percer de nouveaux trous pilotes.
