Avez-vous déjà remarqué une lourde porte commerciale qui traîne contre son cadre ou qui ne parvient pas à se verrouiller correctement ? Spécifier un matériel inapproprié entraîne de graves problèmes opérationnels et financiers. Les portes s"affaissent inévitablement. Les pièces mobiles s’usent prématurément. Les propriétaires d’immeubles sont souvent confrontés à de graves vulnérabilités en matière de sécurité ou échouent à des inspections rigoureuses de conformité aux incendies. Le remplacement d"un cadre de porte endommagé perturbe les opérations quotidiennes et fait perdre un temps précieux.
Une sélection de matériel réussie nécessite un équilibre strict. Vous devez soigneusement équilibrer la capacité portante, la résilience environnementale et l’esthétique architecturale. Lorsque vous y parvenez, les portes fonctionnent parfaitement pendant des décennies sans nécessiter d’ajustements constants. Nous avons conçu ce guide pour vous aider à évaluer ces options en toute confiance.
Nous fournissons un cadre strict et fondé sur des preuves pour évaluer et sélectionner les spécifications matérielles appropriées. Vous apprendrez les principes mécaniques exacts d'une charnière bout à bout . À la fin de ce guide, vous saurez exactement comment adapter le matériel à vos applications résidentielles, commerciales ou industrielles.
Les charnières à palier lisse standard sont limitées aux applications légères et à faible trafic ; les portes à fort trafic nécessitent des charnières bout à bout à roulement à billes.
Le poids de la porte, la largeur de la porte et la fréquence d"utilisation sont des variables non négociables lors du calcul de la taille et de la quantité des charnières.
Les charnières bout à bout robustes sont obligatoires pour les applications industrielles ou les portes surdimensionnées afin d'éviter une défaillance prématurée.
La sélection des matériaux (par exemple, acier inoxydable 316 ou laiton) dicte l"adéquation environnementale et les cycles de vie de maintenance, pas seulement l"esthétique.
Pour choisir le bon matériel, vous devez d’abord comprendre comment il répartit le poids physique. Chaque unité s"appuie sur un ensemble spécifique de composants travaillant ensemble pour gérer des forces physiques complexes.

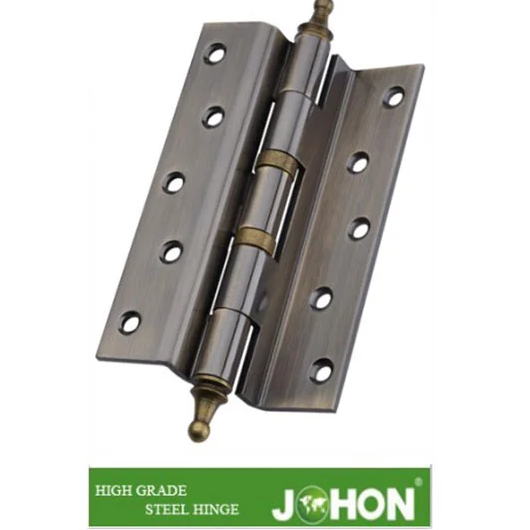

Vous pouvez décomposer l’anatomie en quatre parties essentielles. Chaque pièce joue un rôle essentiel dans la stabilité globale de la porte.
Les Feuilles : Ce sont les plaques métalliques plates. Un vantail se fixe au cadre de la porte, tandis que l'autre se fixe au bord de la porte. Ils agissent comme les principaux points d’ancrage.
Le Knuckle : Il s’agit de la boucle cylindrique centrale formée à l’endroit où les deux feuilles se rencontrent. Il abrite les mécanismes internes.
La goupille : une tige métallique solide glisse directement à travers la jointure. Il maintient les feuilles ensemble et fait office d’axe de pivotement.
Les roulements : situés entre les articulations, ces petits composants réduisent la friction métal sur métal pendant le mouvement.
Lorsque vous ouvrez une porte, celle-ci exerce deux forces distinctes. La charge de poussée représente le poids vertical vers le bas de la porte. La charge radiale représente la traction horizontale qui s’éloigne du cadre. L"installation mortaisée joue un rôle crucial dans la gestion de ces forces. Les installateurs creusent un renfoncement peu profond dans la porte et le cadre. En insérant les vantaux dans ces évidements, la mortaise transfère la contrainte de cisaillement directement dans la structure en bois massif ou en métal. Le matériel ne repose plus uniquement sur les vis de montage pour supporter le poids.
Les composants de mauvaise qualité échouent de manière prévisible sous contrainte. Vous remarquerez souvent une fine poussière de métal noir qui s’accumule autour des charnières. Cette poussière résulte du frottement des articulations. Lorsque les charges de poussée dépassent la capacité, les articulations se frottent les unes contre les autres, éliminant ainsi les particules métalliques microscopiques. De plus, des charges radiales extrêmes peuvent provoquer une flexion des broches. Si une porte est trop large pour sa quincaillerie, le levier plie la goupille interne. Ce désalignement empêche la porte de se fermer à plat. La reconnaissance de ces points de défaillance explique pourquoi la mise à niveau vers des types de roulements spécifiques est souvent nécessaire.
Vous devez adapter le mécanisme de roulement interne à votre volume de trafic spécifique. Choisir un modèle résidentiel de base pour un immeuble de bureaux très fréquenté garantit une panne matérielle rapide.
Ce sont les modèles les plus basiques disponibles. Ils ne contiennent aucun roulement spécialisé réduisant la friction entre les articulations.
Idéal pour : Portes résidentielles intérieures légères et à faible trafic. Ils fonctionnent parfaitement pour les portes de chambre ou de placard à âme creuse.
Limites : Ils sont très sujets aux grincements. Sous de lourdes charges, ils subissent une accumulation rapide de poussière métallique au fil du temps. Vous ne devez jamais les utiliser sur des portes extérieures ou des portes équipées de ferme-portes automatiques.
Ces unités insèrent de petits roulements à billes en acier lubrifiés entre les articulations. Cette conception sépare les jointures, empêchant ainsi le frottement direct.
Idéal pour : Portes moyennes à lourdes, entrées commerciales et portes avec ferme-porte.
Proposition de valeur : ils offrent des roulements lubrifiés en permanence qui réduisent considérablement la friction. Cela élimine l'affaissement et prolonge considérablement la durée de vie opérationnelle de la porte. Si vous gérez un bureau, les charnières bout à bout à roulement à billes constituent la norme de base.
Les environnements industriels exigent du matériel renforcé. Ces unités supportent des poids extrêmes et des abus constants.
Idéal pour : les portails industriels, les portes à revêtement de plomb, les portes de coffre-fort et les environnements à haute fréquence extrême comme les écoles ou les hôpitaux.
Différenciateur : ils comportent une jauge de feuille beaucoup plus épaisse, mesurant souvent 0,180' ou 0,190' d'épaisseur. Ils utilisent également des broches plus grandes et sont construits en acier de qualité supérieure ou en acier inoxydable. L'utilisation de charnières bout à bout robustes évite les pannes catastrophiques dans les applications surdimensionnées.
Certains projets nécessitent des fonctionnalités uniques au-delà du simple pivotement. Vous pouvez trouver des configurations spécialisées adaptées à des besoins architecturaux spécifiques.
À ressort : ces unités à fermeture automatique contiennent des ressorts hélicoïdaux internes. Ils ferment automatiquement la porte derrière vous.
Rising Butt : Ceux-ci comportent une articulation en spirale. Lorsque vous ouvrez la porte, les charnières soulèvent légèrement la porte vers le haut. Cela élimine les tapis épais ou les sols inégaux.
Sécurité : Utilisées sur les portes extérieures battantes vers l’extérieur, elles comportent des goupilles non amovibles. Les cambrioleurs ne peuvent pas extraire la goupille pour retirer la porte de son cadre.
La sélection des matériaux dicte l’adéquation environnementale et les cycles de vie de maintenance, pas seulement l’esthétique. L’utilisation du mauvais métal dans un environnement corrosif entraîne une dégradation structurelle rapide.
L"acier inoxydable offre une durabilité exceptionnelle et une résistance naturelle à la rouille. Cependant, vous devez choisir le grade adapté à votre environnement.
Le grade 304 gère bien la plupart des applications commerciales intérieures et extérieures douces. Il résiste efficacement à l’humidité basique. Cependant, le grade 316 offre une résistance supérieure à la corrosion grâce à l"ajout de molybdène. Le grade 316 est strictement requis pour les environnements marins, les usines de traitement chimique ou les environnements extérieurs sévères sujets au sel de déneigement. Si vous installez le 304 près de l’océan, il rouillera toujours.
Le laiton offre une supériorité esthétique exceptionnelle et une résistance naturelle complète à la rouille. L’eau ne peut tout simplement pas faire rouiller le laiton. Cela le rend hautement souhaitable pour les extérieurs résidentiels haut de gamme ou les espaces commerciaux de luxe.
Il faut cependant tenir compte de sa composition. Le laiton est un métal mou. Il se plie et se déforme beaucoup plus facilement que l"acier. Si vous utilisez du laiton sur des portes massives lourdes, vous devez spécifier des épaisseurs nettement plus épaisses pour empêcher les vantaux de se déformer sous la charge de poussée.
L"acier offre la plus haute résistance structurelle et reste très rentable. Les constructeurs préfèrent l’acier pour les portes massives où le budget et la capacité de charge se croisent.
L"inconvénient est la corrosion. L"acier est très sensible à la rouille s"il n"est pas correctement plaqué, galvanisé ou traité. Vous devez réserver les modèles en acier standard uniquement pour les espaces intérieurs ou pour un usage commercial hautement climatisé. S’il est exposé à la pluie, l’acier non protégé se grippe entièrement.
Les portes coupe-feu commerciales fonctionnent sous des mandats légaux stricts. Vous ne pouvez pas simplement choisir du matériel en fonction de son apparence. Les codes du bâtiment imposent souvent légalement des modèles spécifiques en acier ou en acier inoxydable.
En cas d"incendie, le laiton et l"aluminium fondent à des températures bien plus basses que l"acier. Pour maintenir l’intégrité d’une barrière coupe-feu, vous devez rechercher des certifications comme ANSI/BHMA. Le matériel dépourvu de ces indices de résistance au feu explicites entraînera l’échec de l’inspection de conformité de l’ensemble de la porte.
Deviner les dimensions de votre matériel entraîne des blocages, des affaissements et des échecs. Vous devez vous appuyer sur des formules mathématiques concrètes pour déterminer la hauteur, la largeur et la quantité. correctement dimensionnées Des charnières bout à bout répartissent le poids uniformément sur l’ensemble du cadre.
Les normes de l’industrie fournissent une référence claire pour la hauteur en fonction de l’épaisseur et du poids de la porte. Plus le vantail est haut, plus il couvre de surface, ce qui augmente la capacité de charge.
Les portes jusqu"à 1-3/8" d"épaisseur nécessitent généralement des charnières de 3,5" de hauteur.
Les portes mesurant 1-3/4" d"épaisseur nécessitent généralement des charnières de 4,5" de hauteur.
Les portes dépassant 2" d"épaisseur ou 40" de largeur nécessitent généralement des modèles de 5" ou plus.
Tableau des tailles de quincaillerie de porte standard
Épaisseur de la porte | Largeur de porte | Hauteur recommandée |
|---|---|---|
1-3/8 pouces | Jusqu"à 32 pouces | 3,5 pouces |
1-3/4 pouces | Jusqu"à 36 pouces | 4,5 pouces |
1-3/4 pouces | 36 à 48 pouces | 5,0 pouces |
Plus de 2 pouces | Plus de 40 pouces | Robuste 5,0+ pouces |
La largeur détermine la distance entre la porte et le cadre. Si vous vous trompez, la porte se coincera contre la garniture lorsqu"elle sera ouverte à 180 degrés.
Vous pouvez calculer la largeur requise à l"aide d"une formule simple basée sur l"épaisseur de la porte, l"écartement et le dégagement requis pour éviter le grippage du cadre. Ajoutez l"épaisseur de la porte au jeu requis (l"épaisseur de votre garniture décorative). Ensuite, multipliez l"écart (la distance non mortisée depuis le bord de la porte) par deux et soustrayez-le du total. Ce numéro final garantit que vos jointures sont suffisamment éloignées du boîtier pour permettre un swing complet.
Ne sous-supportez jamais une porte. La plupart des installateurs suivent la règle standard stricte « une charnière par 30 pouces de hauteur de porte ».
Les portes mesurant jusqu"à 60 pouces de hauteur nécessitent deux unités.
Les portes mesurant entre 60 et 90 pouces nécessitent trois unités.
Les portes mesurant entre 90 et 120 pouces de hauteur nécessitent quatre unités.
L"ajout d"une unité supplémentaire permet de répartir la charge radiale, empêchant la quincaillerie supérieure de supporter toute la force de traction horizontale.
Le poids brut ne raconte que la moitié de l’histoire. Vous devez déterminer dans quelle mesure la largeur des portes crée un plus grand effet de levier. En physique, c"est ce qu"on appelle le bras de moment. Une porte de 100 livres d"une largeur de 48 pouces exerce une force de traction beaucoup plus importante sur le cadre supérieur qu"une porte de 100 livres d"une largeur de seulement 30 pouces.
Les portes larges créent un plus grand effet de levier, nécessitant soit des hauteurs plus élevées, des jauges plus épaisses ou des caractéristiques robustes, quel que soit le poids brut. Si vous ignorez le bras de levier, les vis supérieures finiront par se détacher du bois.
Même le meilleur matériel échoue si vous l’installez mal. Une bonne exécution nécessite des tolérances serrées et des outils spécialisés. Méfiez-vous de ces pièges d’installation courants.
La profondeur de fraisage doit correspondre parfaitement à l’épaisseur du vantail. Si vous coupez la mortaise trop profondément, les vantaux tirent la porte trop près du montant. Cela crée un blocage de charnière, où la porte pince le cadre et s"ouvre avec ressort. Si vous coupez la mortaise trop profondément, les feuilles dépassent. Cela crée des espaces inégaux et inesthétiques et empêche le loquet de s"engager correctement dans la gâche. Les installateurs doivent toujours utiliser des gabarits de routeur bien aiguisés pour garantir une précision au niveau micrométrique.
Les portes lourdes génèrent des forces de cisaillement intenses. Vous devez discuter de l’importance d’une longueur de vis adéquate. Une erreur courante consiste à utiliser les vis courtes de 1 pouce incluses dans la boîte. Ces vis courtes ne mordent que dans le montant de la porte en bois tendre. Au fil du temps, le poids les arrache.
Pour les grandes portes, en particulier celles utilisant des composants en acier épais, vos vis doivent pénétrer dans les goujons de charpente situés derrière le montant. L’utilisation de vis de 3 ou 4 pouces sur le vantail côté cadre offre une incroyable rigidité structurelle.
Un cadre non d’aplomb ruine le matériel. Si le cadre de la porte s’incline ne serait-ce que d’une fraction de pouce, les points de pivotement ne sont plus alignés. Cela oblige une articulation à supporter le poids de la porte entière, provoquant une usure inégale des roulements. Un désalignement extrême réduit littéralement les roulements internes en poussière en quelques mois. De plus, les fabricants annulent régulièrement les garanties s"ils découvrent que vous avez installé leurs produits sur un cadre gravement mal aligné. Vérifiez toujours vos montants avec un grand niveau avant de les suspendre.
Choisir le bon matériel ne doit pas nécessairement être un jeu de devinettes. En appliquant un cadre structuré, vous garantissez des performances durables et éliminez les réparations coûteuses.
Suivez toujours un chemin de décision linéaire. Tout d’abord, pesez la charge et la fréquence du trafic. Cela vous indique si vous avez besoin de roulements lisses, de billes lubrifiées ou de jauges robustes très épaisses. Deuxièmement, déterminez le meilleur matériau pour l’environnement. Utilisez de l"acier pour la résistance intérieure, du laiton pour l"esthétique et de l"acier inoxydable 316 pour les conditions côtières corrosives. Enfin, sélectionnez la taille appropriée en fonction des formules de dégagement et de la règle de quantité de 30 pouces.
Si vous gérez des projets à grande échelle, ne risquez pas de problèmes de conformité. Nous encourageons fortement la consultation d’un spécialiste en quincaillerie commerciale pour les projets architecturaux coupe-feu, industriels ou complexes. Un professionnel peut vous aider à vérifier la conformité ANSI/BHMA avant l"achat, garantissant que votre bâtiment répond à tous les codes locaux d"incendie et de sécurité.
R : Les roulements lisses comportent des articulations qui frottent directement les unes contre les autres, créant une friction métal sur métal. Cela les limite aux portes légères et à faible trafic. Les modèles à roulement à billes contiennent des billes en acier lubrifiées entre les articulations. Cela réduit considérablement la friction, élimine les grincements, empêche l’affaissement et prolonge considérablement la durée de vie des portes lourdes ou à fort trafic.
R : Vous en avez besoin si votre porte dépasse les seuils standard en matière de poids, de largeur de porte ou de fréquence d"utilisation. En règle générale, les portes pesant plus de 150 livres, les portes plus larges que 36 pouces ou les entrées dans des environnements à haute fréquence comme les écoles et les hôpitaux nécessitent des jauges robustes (0,180" ou plus) pour éviter une défaillance structurelle.
R : Oui, si les spécifications correspondent parfaitement. Vous devez vérifier que l"épaisseur du nouveau vantail correspond à la profondeur de votre mortaise existante. De plus, vous devez vérifier le rayon du coin. Le matériel comporte généralement des coins carrés, un rayon de 1/4" ou des coins de rayon de 5/8". Si les rayons correspondent, vous pouvez facilement les échanger sans couper.
R : La plupart des modèles architecturaux standard ne sont absolument pas manuels, ce qui signifie que vous pouvez les retourner sans problème pour les portes à gauche ou à droite. Cependant, certaines variantes spécialisées, comme les charnières montantes spécifiques ou certains modèles à ressort, possèdent des exigences de manipulation strictes et ne peuvent pas être inversées.
